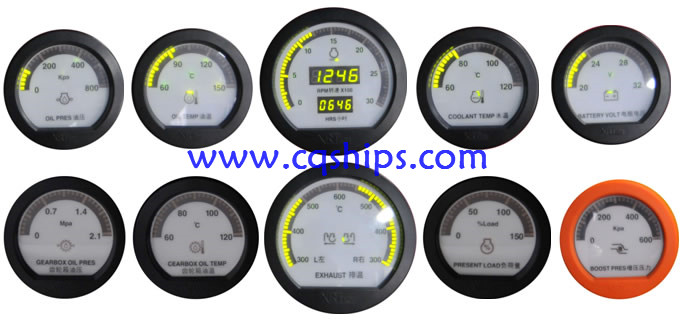

XRJ电喷柴油机仪表箱 可任选配仪表目录

可任选配仪表目录
1、转速表            SPN.190及数字小时计组合仪表
转速表显示量程0～3000r/min
要求测量显示精度>1%，分辨值50转/格
数字小时计 SPN.247
采用4位LCD或LED数码管显示
量程0-9999，分辨值1.h
2、排气温度表
三种选择：H00-测量排气总管温度表：SPN.173
H01-测量左排气歧管温度表：SPN.2432
H02-测量右排气歧管温度表：SPN.2433
注：三种表量程均为100～700度，分辨值1
3、通用温度表 (XRJ-I型用表刻度值和分辩率与II型略有不同)
程序设置标号 仪表名称 SPN 显示量程℃ 刻度值 分辨率
T00 冷却水温表 110 60～120 60/75/90/105/120 1.5℃/格
T01 机油温度表 175 60～160 60/85/110/135/160 2.5℃/格
T02 燃油温度表 174 0～100 0/25/50/75/100 2.5℃/格
T03 进气温度表 172 0～120 0/30/60/90/120 3℃/格
T04 传动液温度表 177 0～120 0/30/60/90/120 3℃/格


4、通用压力表
配置编号 仪表名称 SPN 显示量程 刻度值 分辨率
P00 机油压力表 100 0～1000Kpa 0/250/500/750/1000 25 Kpa /格
P01 燃油压力表 94 0～2000 Kpa 0/500/1000/1500/2000 50 Kpa /格
P02 冷却液压力表 109 0～2000 Kpa 0/500/1000/1500/2000 50 Kpa /格
P03 机油滤清器压力表 99 0～200 Kpa 0/50/100/150/200 5 Kpa /格
P04 燃油压差表 95 0～200 Kpa 0/50/100/150/200 5 Kpa /格
P05 曲轴箱压力表 101 0～200 Kpa 0/50/100/150/200 5 Kpa /格
P06 增压压力表 102 0～600 Kpa 0/150/300/450/600 10 Kpa /格


5、电瓶电压表    SPN.168
量程12-32V
分辨值0.5V/格

6、百分比（%）仪表
配置编号 仪表名称 SPN 显示量程% 刻度值 分辨率
B00 发动机负荷表 95 0～120 0/30/60/90/120 3%/格
B01 发动机机油液位表 98 0～100 0/30/60/90/120 3%/格
B02 燃油液位表 96 0～100 0/30/60/90/120 3%/格
B03 发动机扭矩表 513 0～120 0/30/60/90/120 3%/格
B04 发动机冷却水位表 111 0～100 0/30/60/90/120 3%/格


7、燃油消耗量表   SPN183
配置编号 显示量程% 刻度值 分辨率
F00 0～100 0/25/50/75/100 2.5L/h/格
F01 0～200 0/50/100/150/200 5L/h/格
F02 0～300 0/75/150/225/300 7.5L/h/格
F03 0～400 0/100/200/300/400 10L/h/格


8、报警信号指示表
●在出现报警信息时除液晶显示器显示出报警内容外，指示灯也要闪烁。
●显示内容：SPN…FMI..号及中文报警项名。例: SPN110-FMI115高水温停车.
